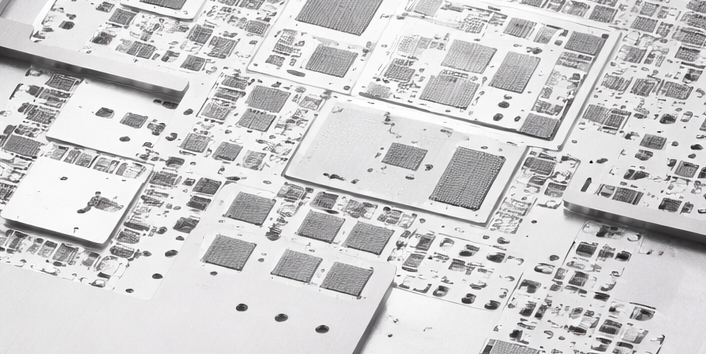

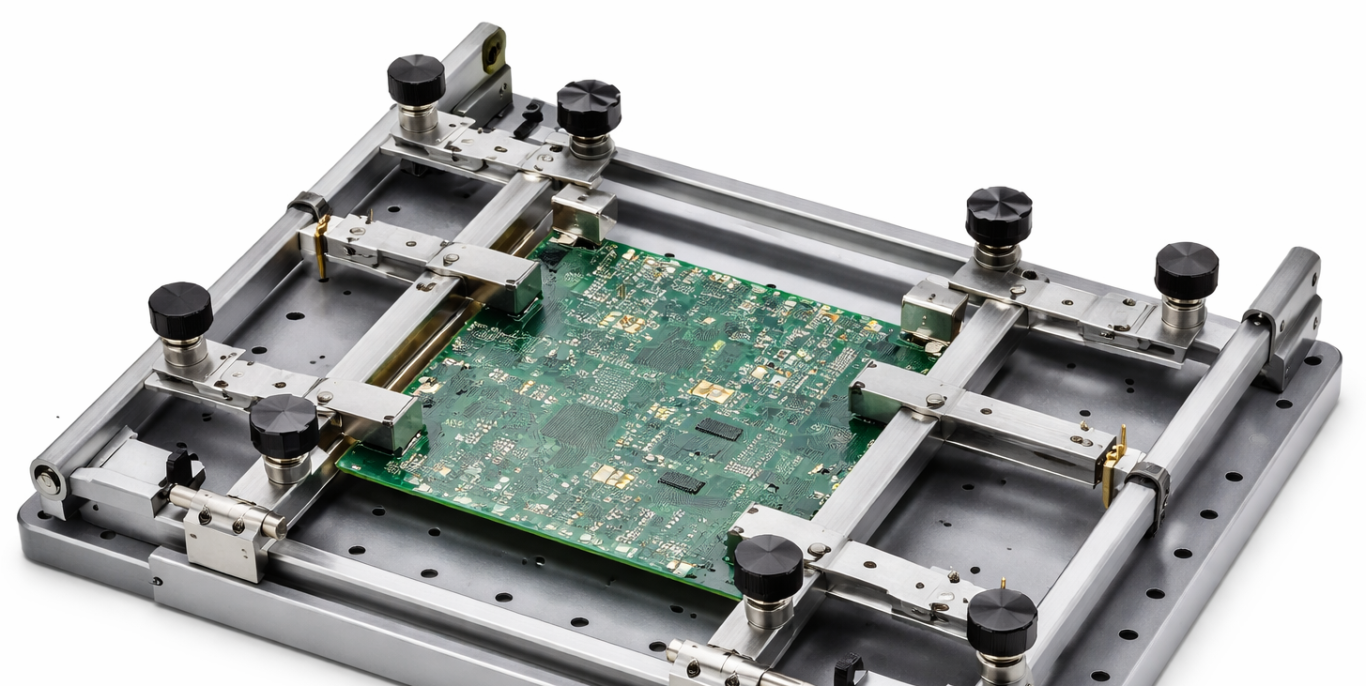

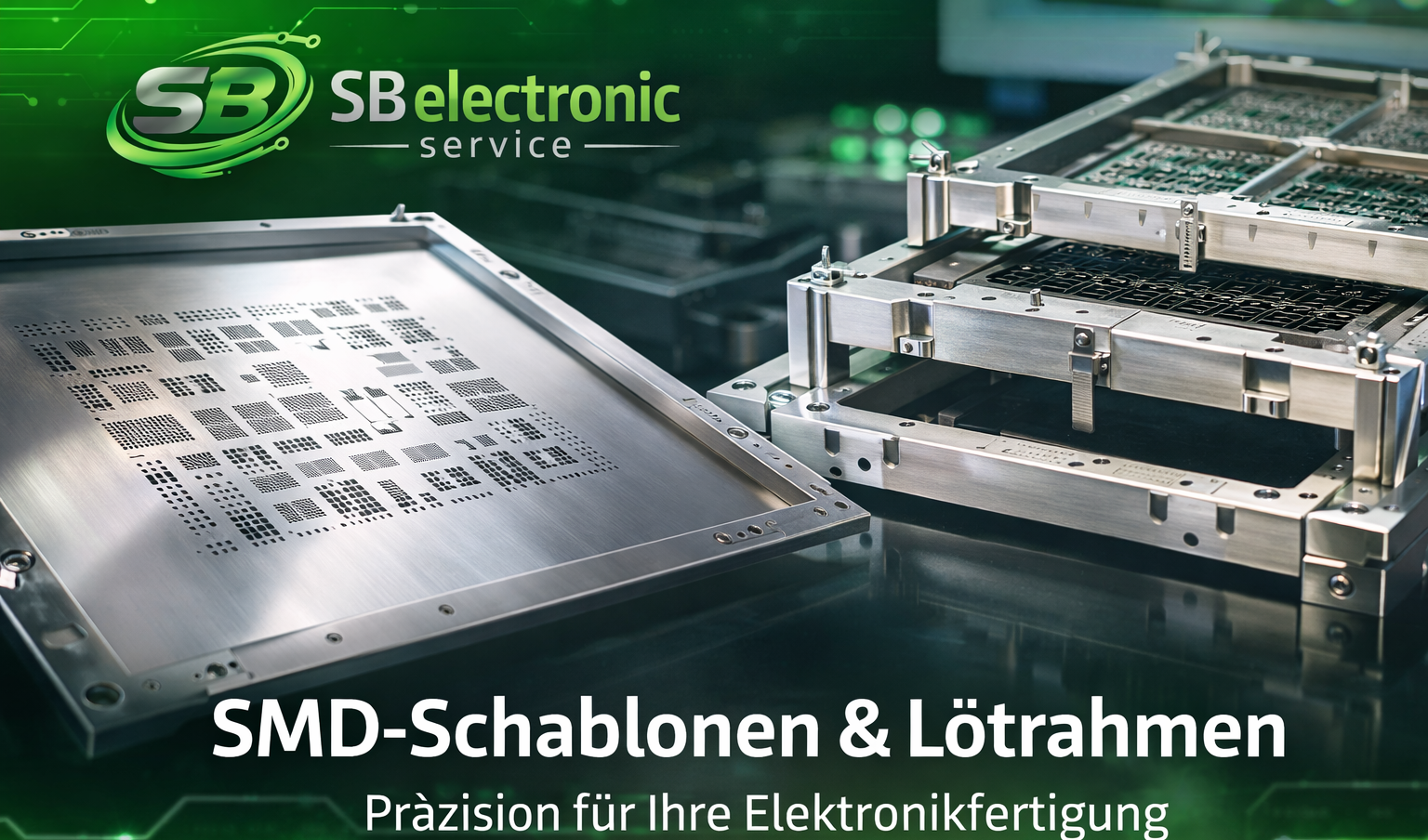

Gelaserte SMD- Schablonen

Unser Unternehmen ist seit Jahren auf die Lieferung von lasergeschnittenen SMD-Schablonen spezialisiert.

Durch unsere neuen Technologien konnten wir in 2022 viele Neukunden gewinnen. Die monatliche Anzahl von produzierten Schablonen wurde dadurch von 4000 auf 5000 Schablonen erhöht.

Unser Anspruch:

Allerneuste Technologien
Technologische Beratung
Kundensupport
Schnelle Lieferung

Unsere Lasermaschinen

Mit 6 neuen LPKF G6080 werden Schablonen mit einer Genauigkeit von +/- 2µm Schablonen gelasert. Zur Herstellung von Stufenschablonen wurde eine Maschine in 2021 entsprechend ausgebaut.

Lasermaschinen Spezifikationen:

Schnittmaße (X / Y) 600 x 800 mm (23,6 ” x 31,5”)

Maximale Rahmen (X / Y) 740 x 1800 mm (29,1 ” x 70,87”)

Maximale rahmenlose Größe (X / Y) 610 x 740 mm (24,02 ” x 29,14”)

Materialstärke 80–300 μm

Genauigkeit ± 2 μm

Nano-Clear

Die Verwendung der Nano-Clear-Beschichtung ermöglicht ein besseres und genaueres Auftragen der Lötpaste,
erhöht die Effizienz und Reinigungsintervalle werden reduziert. Dies minimiert die Produktionskosten.

Elektropolieren

Das Elektropolieren ist ein Verfahren, welches Schmelzrückstände durch das Lasern glättet. Die Innenwandungen der Öffnungen und Mikroungenauigkeiten der Schablonenoberfläche werden geglättet.

Das ermöglicht ein effizienteres Auftragen der Lötpaste. Zudem werden die mechanischen Eigenschaften und die Lebensdauer der Schablone verbessert.

Mechanisches Polieren

Mit der Poliermaschine Ottomat 2 von dem Hersteller Otto Dilg GmbH können wir beidseitig polieren und Unregelmäßigkeiten auf der Schablonenoberfläche entfernen.

Das Ergebnis ist eine glatte Oberfläche, die den Kunden ermöglicht, die Lötpaste vollständig auf die Oberfläche der Leiterplatte zu übertragen.

Kantenschutz

Durch den Kantenschutz werden potenzielle Verletzungen beim Handling und Beschädigungen der Schutzverpackung verhindert.
Gleichzeitig erhöht sich die Stabilität der SMD-Schablonen.

Schablonenarten

Bei uns werden verschiedene Arten von SMD-Schablonen gefertigt. Dazu gehören Stufenschablonen, Schnellspannschablonen, Prototypen Schablonen, etc.

Mehrstufige Schablonen werden für Anwendungen verwendet, die unterschiedliche Dicken von Lötpasten auf derselben Schablone erfordern. Dies gewährleitet eine exakte Höhe der Paste für jedes Bauteil und trägt damit zu einer optimalen Lötung auf der Leiterplatte bei.

Allgemeine Information:
  • Dünnste Stufe 80 μm über Alles gemessen
  • Dickste Stufe 500 μm über Alles gemessen
  • Mögliche Kombination verschiedener Dicken auf einer Schablone von 80 bis 500 µm



Material:
  • Standardmaterial SUS 304 Dicke: 80, 90, 100, 110, 120, 130, 140, 150, 180, 200, 250, 300 und 500 μm
  • FineGrain Materialstärke: 80, 90, 100, 110, 120, 130, 150, 180, 200 und 250 μm



Technische Information:
  • Positionsgenauigkeit für Schnitte ist kleiner als 10 μm
  • Schnittgenauigkeit entlang der axialen Achse beträgt ± 2 μm
  • Materialdickentoleranz beträgt 2%
  • Die Arbeitsfläche, auf der die Schnitte unterschiedlich dick sein können, beträgt 440 x 730 mm

Bei uns werden alle Typen Von Schnellspannschablonen gefertigt. Dazu gehören: Zelflex, Quattro Flex, DEK, Alpha, Mechatronic. Natürlich sind auch alle Typen als Stufenschablonen lieferbar.

Material:
  • Standardmaterial SUS 304 Dicke: 80, 90, 100, 110, 120, 130, 140, 150, 180, 200, 250 und 300 μm
  • FineGrain Materialstärken: 80, 90, 100, 110, 120, 130, 150, 180, 200 und 250 μm
Folgende Größen stehen zur Verfügung:
  • 400 x 500 mm
  • 500 x 500 mm
  • 555 x 555 mm
  • 550 x 650 mm
  • 584 x 584 mm
  • 736 x 736 mm

Folgende Größen stehen zur Verfügung:
  • 584 x 1200 mm
  • 584 x 1800 mm
  • 736 x 980 mm
  • 736 x 1500 mm
  • 736 x 1800 mm



Abweichende Abmessungen sind nach Absprache möglich.

Prototyp-Schablonen sind für das manuelle Auftragen von Lötpaste auf eine Leiterplatte bestimmt.


Material:
  • Standardmaterial SUS 304 Dicke: 80, 90, 100, 110, 120, 130, 140, 150, 180, 200, 250 und 300 μm
  • FineGrain Materialstärken: 80, 90, 100, 110, 120, 130, 150, 180, 200 und 250 μm

Standardlieferung

Wir wissen wie wertvoll Ihre Zeit ist – bei Bestellungen bis 9 Uhr werden die Schablonen am selben Tag gefertigt und per Express versendet.

Reparaturservice

Wir warten und reparieren Ihren DEK VectorGuard:

  • Austausch der Luftanschlüsse 
  • kompletter Austausch der Silikonschläuche 
  • neue mechanische Ausrichtung 
  • vollständige Funktionsüberprüfung 



Gerne liefern wir auch neue VectorGuard Rahmen. 

Über ein Anfrage freuen wir uns.
